Corrigindo aquelas irritantes bolhas de IC em TFT-LCD COG e COF Bonding – Um guia-do mundo real

Olá pessoal, sou eu de novo, o cara que passou muitas noites olhando imagens microscópicas de painéis TFT-LCD tentando descobrir por que há outro defeito de bolha de IC arruinando um lote perfeitamente bom. Se você está no jogo de fabricação de displays, sabe exatamente do que estou falando: aquelas incômodas bolhas de ligação ACF que aparecem durante a ligação COG ou COF, transformando sua taxa de rendimento em um pesadelo.

Ultimamente, tenho pesquisado fóruns, artigos de pesquisa e relatórios de fábrica e, sim, defeitos de bolhas de IC ainda são uma das principais dores de cabeça na ligação de IC de LCD TFT-. Eles não são apenas cosméticos: eles podem causar circuitos abertos, descascamento ou falhas totais de-confiabilidade em testes de alta-temperatura/alta{4}}umidade. Hoje estou compartilhando uma análise prática baseada em casos reais que vi (e corrigi). Sem boatos, apenas coisas que funcionam na linha.

Primeiro, vamos entrar na mesma página. Nos processos COG (Chip on Glass) ou COF (Chip on Film), você usa filme condutor anisotrópico (ACF) para colar o driver IC diretamente no vidro ou no substrato flexível. As coisas dão errado e você acaba com:

• Pequenas manchas brancas ovais ou áreas nebulosas ao redor dos cantos do IC – são bolhas clássicas de delaminação.
• Vazios irregulares maiores nas zonas dos dedos dourados.
• Pequenas bolhas de fluxo dispersas (geralmente boas, elas não crescem) versus aquelas que descascam mal e se expandem com o tempo.

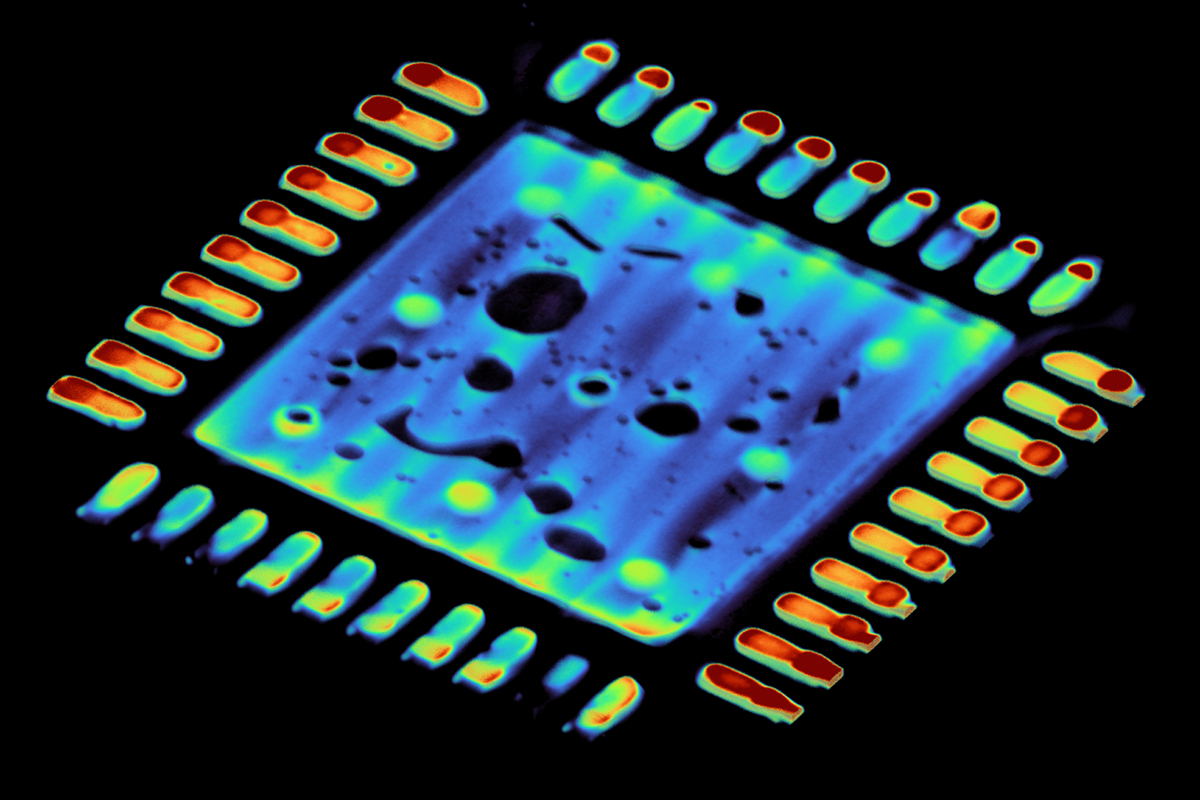

Sob um microscópio, eles parecem bolsas de ar presas ou vazios na camada ACF. Nos piores casos, após testes de confiabilidade, eles se espalham e aumentam a resistência ou causam linhas na tela.

Esses defeitos de bolha no painel da tela atingem com mais força painéis maiores ou designs de{0}dimensões finas devido a incompatibilidades térmicas.

Ao pesquisar documentos do IEEE, guias de fabricantes (como documentos Hitachi/Dexerials ACF) e análises de falhas de fábrica, aqui estão os suspeitos do costume:

• Problemas materiais ACF:

  Not fully cured – needs >Taxa de cura de 80-90% ou você terá bolhas de pressão que afetam a condução.

  Umidade no ACF: Se você retirá-lo da geladeira e não deixá-lo descongelar bem (pelo menos 20-30 minutos), o vapor d'água se transforma em bolhas quando aquecido.

  Espessura errada ou partículas irregulares.

• Erros de processo-:

  Temperatura/pressão/tempo de ligação desligado: Muito quente muito rápido retém o ar enquanto o ACF flui descontroladamente; pressão muito baixa não o espreme.

  Grande diferença de temperatura entre o IC e o vidro – causa tensão de contração após o resfriamento, especialmente descascamento dos cantos em problemas de bolha COG.

• Contaminação de superfície:

  Sujeira, óleos ou partículas em ITO ou saliências – bloqueiam o bom contato e criam vazios.

• Outras coisas:

  Pressão do equipamento irregular ou sem vácuo.

  A umidade oscila na sala limpa, permitindo a entrada de umidade.

  Mesmo as condições de transporte (baixa pressão no transporte aéreo) podem tornarbolhassaia mais tarde.

Na maioria das vezes (como 70-80% nos casos com os quais lidei), os parâmetros do processo ou a preparação da superfície deram errado.

Ok, a parte boa: correções. Divida em ganhos rápidos e resultados de{1}}prazo mais longo.

Correções rápidas para reduzir rapidamente as taxas de bolha:

• Lidar com ACF à direita: Sempre em tempo de descongelamento completo. Mantenha-o lacrado para evitar umidade.
• Limpe melhor as superfícies: Adicionarlimpeza de plasmaantes da ligação – Ar/O2 ou plasma-de baixa temperatura ativam o vidro/ITO e removem substâncias orgânicas. Eu já vi isso sozinho cortadoDefeitos de bolha COGpela metade em algumas linhas. É uma mudança-no jogo para a vinculação{2}}livre e nula.

• Ajustar parâmetros:

Pré-ligação: colisão até 80-100 graus, pressão moderada.

União final: use aquecimento escalonado – temperatura média-para desgaseificar o ar primeiro e depois cura completa de 180-220 graus.

Adicione vácuo durante a prensagem (<10-20 Pa) to suck out air.

• Melhores materiais: opte por CTE ACF alto-de cura e baixo-de bons fornecedores. Os mais novos lidam com pitch fino sem tantosVazios ACF.
• Atualizar equipamento: Ligadores-de calor por pulso com controle preciso e bom alinhamento. Sistemas ópticos para<5μm accuracy help too.

• Controle tudo:Monitore a taxa de cura (testes DSC), use AOI para inspeção de bolhas. Pré-aqueça as peças na mesma temperatura.

• Teste Difícil:Execute HTHH (85 graus/85% UR por 500-1000 horas) e verifique o crescimento.

Em um projeto em que participei (painéis TFT de{0}}tamanho médio), começamos com uma taxa de defeito de bolha de IC de aproximadamente 7 a 8%. A limpeza do plasma + ajustes de parâmetros levaram-no para 2%, a ligação a vácuo empurrou-o para menos de 0,5%. O rendimento aumentou, os custos caíram – chefe feliz.

A ligação TFT-LCD IC com ACF não desaparecerá tão cedo, especialmente para painéis-de médio{2}}a{3}}grandes custo-benefícios. Mas os defeitos das bolhas IC e as bolhas de ligação ACF são totalmente controláveis ​​se você atingir a causa raiz-de frente. Concentre-se em superfícies limpas, parâmetros inteligentes e bons materiais.

Se você tiver um caso teimoso de defeito de bolha no painel da tela ou números específicos de sua linha, clique nos comentários - vamos solucionar o problema juntos. Aprendi a maior parte disso por tentativa-e-erro (e alguns lotes gravados).

Até a próxima - talvez defeitos on-line ou correções de mura. Fique animado-de graça!
